Computer Reparatie

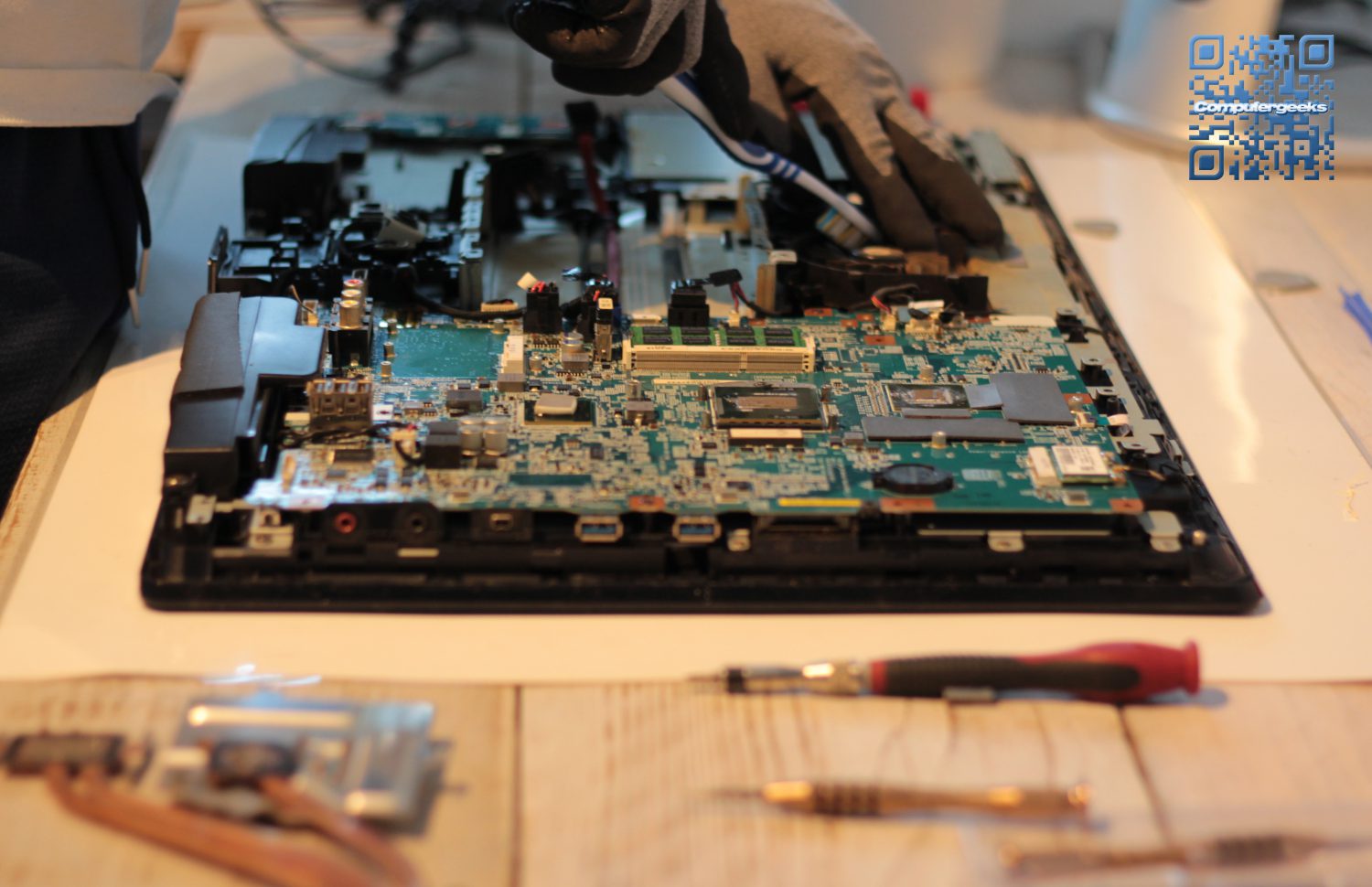

Op een moederbord van een computer, laptop of notebook draait alles om drie a vier grote ic’s ofwel ‘chips’. Centraal staat de ‘cpu-chip’. Deze zit meestal in een voet en is gemakkelijk te vervangen. Aan de ‘cpu-chip’ hangt de host-bridge. Deze ‘ic-chip’ legt de verbinding tussen cpu en het geheugen, pci, south- bridge en de videochip.
De south-bridge zorgt op zijn beurt voor de verbinding tussen toetsenbord, muis, usb en andere poorten. Een vierde ic een soort klein computertje in de computer. Deze ‘ic-chip’ leidt zijn eigen leven, heeft een eigen geheugen, ook wel bios genoemd, dat er voor zorgt dat de laptop of notebook gaat opstarten, dat de accu geladen wordt en de laptop of notebook uit zijn slaapstand komt. Ook test deze ‘ic-chip’ of alles goed werkt. Hij schakelt alle voedingen in, controleert deze en geeft als laatste de cpu een zetje om te gaan starten met het werk waar de computer voor is gemaakt. Dit geeft aan dat een storing zoeken op een moederbord een complex werk is, waar veel deskundigheid voor nodig is.
De vier grote ‘ic-chips’ ofwel bruggen zijn zo complex en hebben zoveel aansluitingen (soms wel meer dan 1.000 op een oppervlak van 30mm bij 30mm), dat er voor gekozen is om deze met balletjes vast te solderen. de naam voor dit type ‘chips’ is BGA ofwel Ball Grid Array. Om deze ‘ic-chips’ te kunnen vervangen is een heel speciaal apparaat nodig. Dit apparaat heet een BGA-soldeercomputer en is door ons een jaar geleden aangeschaft. Dat biedt ons nu de mogelijkheid om deze chips te kunnen vervangen. Een moederbord gaat compleet kaalgemaakt in de machine en wordt verwarmd naar ongeveer 160 graden (per bord verschillend. Door middel van een infarood lens wordt de BGA-chip verder verwarmd naar ongeveer 240 graden (afhankelijk van het type soldeertin). De soldeerballetjes worden op de nieuwe chip aangebracht door middel van een mal en er op gesmolten om vervolgens op het moederbord, via dezelfde procedure, weer vastgezet.
